Come sostituire vetri vecchi con vetri doppi su serramenti esistenti
POSA NUOVI VETRI DOPPI SU VECCHI SERRAMENTI
- POSA NUOVI VETRI DOPPI SU VECCHI SERRAMENTI
- SOSTITUZIONE VETRI DOPPI degli ANNI 80/90
- Preparazione delle guarnizioni e dei fermavetri
- Vecchi vetri doppi smontati e pulita la sede
- Sede del vecchio vetro doppio ripulita
- Taglio e rifilatura dei fermavetri
- Verniciatura del taglio
- Pulizia e tinteggiatura della parte interna
- Fresata per inserire la guarnizione
- Inserimento della guarnizione manualmente (prima inesistente)
- Vetro doppio a norma
- Composizione del vetro
- Inserimento nuovo vetro in sede
- Messa in squadra di vetro e serramento
- Sigillatura interna
- Posizionamento nuovi fermavetri
- Fissaggio nuovi fermavetri
- Stuccatura chiodi
- Sigillatura esterna
- NOTA BENE importante:
- ISOLAMENTO CASSONETTI
- POSA IN OPERA IN CASA VOSTRA
- CONTATTI
- Domande frequenti
- Articoli correlati
Avete vecchi serramenti con vetri semplici e volete posare vetri doppi?
Oppure addirittura avete vetri doppi ma sono sporchi all’interno della camera d’aria?
Nonostante i vetri doppi avete patito freddo tutto inverno e sofferto il caldo estivo e vi domandate il perché?
E’ normale che accada con i vetri doppi normali degli anni 80-90. I vecchi vetri doppi nascevano con una obsolescenza naturale dovuto al normale consumo dei sali disidratanti ed avevano una garanzia di soli 5 anni.
NOTA BENE: lo stesso vale se per caso avete ancora vetri semplici sui vostri serramenti. La modifica è possibile senza cambiare i serramenti.
Oggi sono di normale produzione vetri isolanti che hanno un grande potere isolante e anche di sicurezza.
Vetri doppi senza sicurezza non sono più ammissibili: non si può sopportare che se un vetro si rompe ci sia anche solo l’ipotesi che qualcuno della nostra famiglia debba farsi male.
Qui sotto elencati i link che vi portano alla loro descrizione sia come tipo, che come isolamento e anche come normative:
Durante questo lavoro, ove necessario, ci occupiamo anche della manutenzione del serramento e dell’isolamento dei cassonetti.

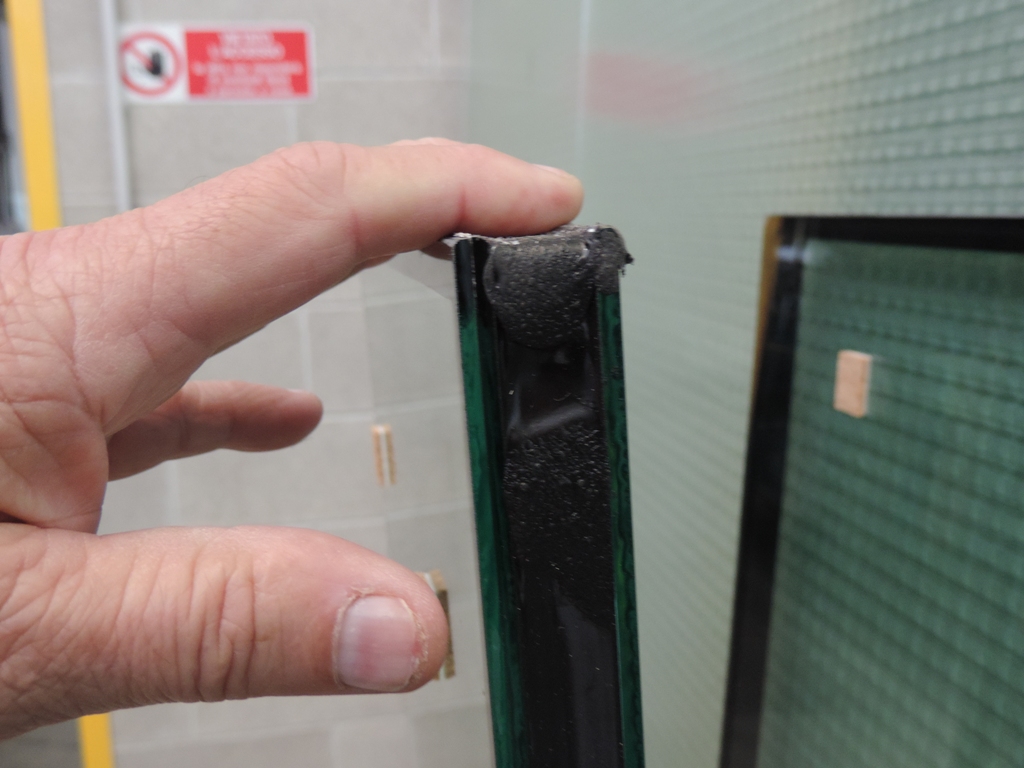

SOSTITUZIONE VETRI DOPPI degli ANNI 80/90

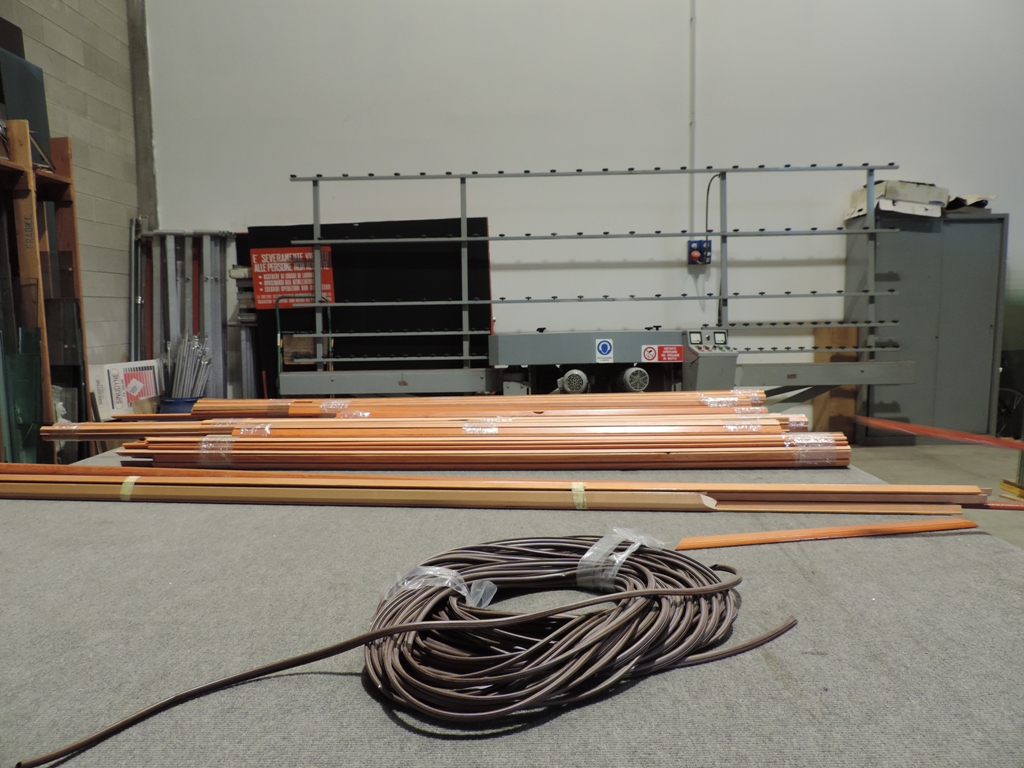

Preparazione delle guarnizioni e dei fermavetri
Se si cambiano i vetri doppi su vecchi serramenti ma non si provvede a montare delle guarnizioni l’efficacia dell’isolamento della casa ne risente parecchio.
Si ha un grande beneficio soprattutto per quanto riguarda anche l’isolamento acustico.

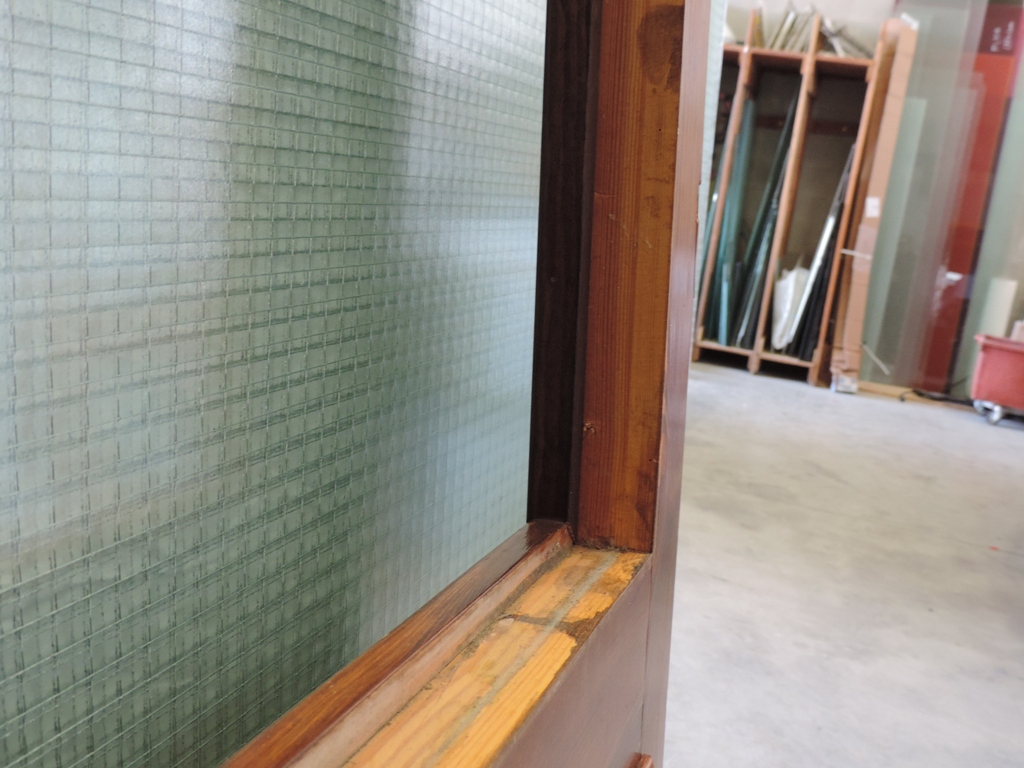

Vecchi vetri doppi smontati e pulita la sede
Vetraria GELFI Bergamo 035 61 22 70
Dal 1954 nelle case e nelle aziende bergamasche
Eseguiamo lavori in provincia di Bergamo e province limitrofe

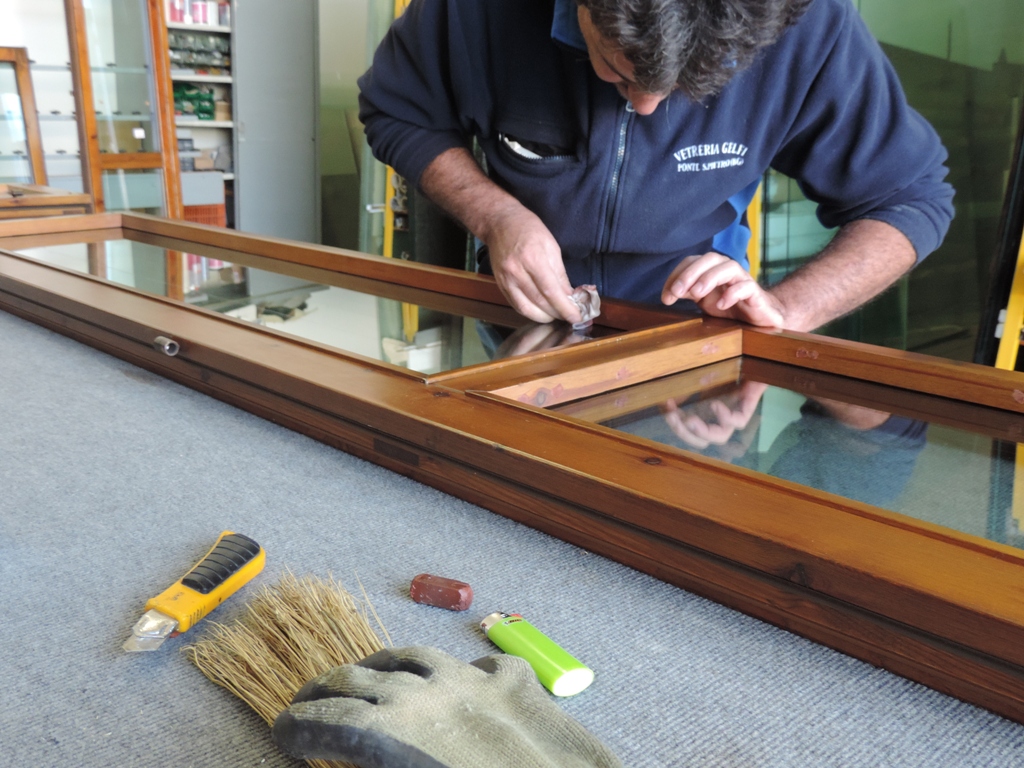

Sede del vecchio vetro doppio ripulita

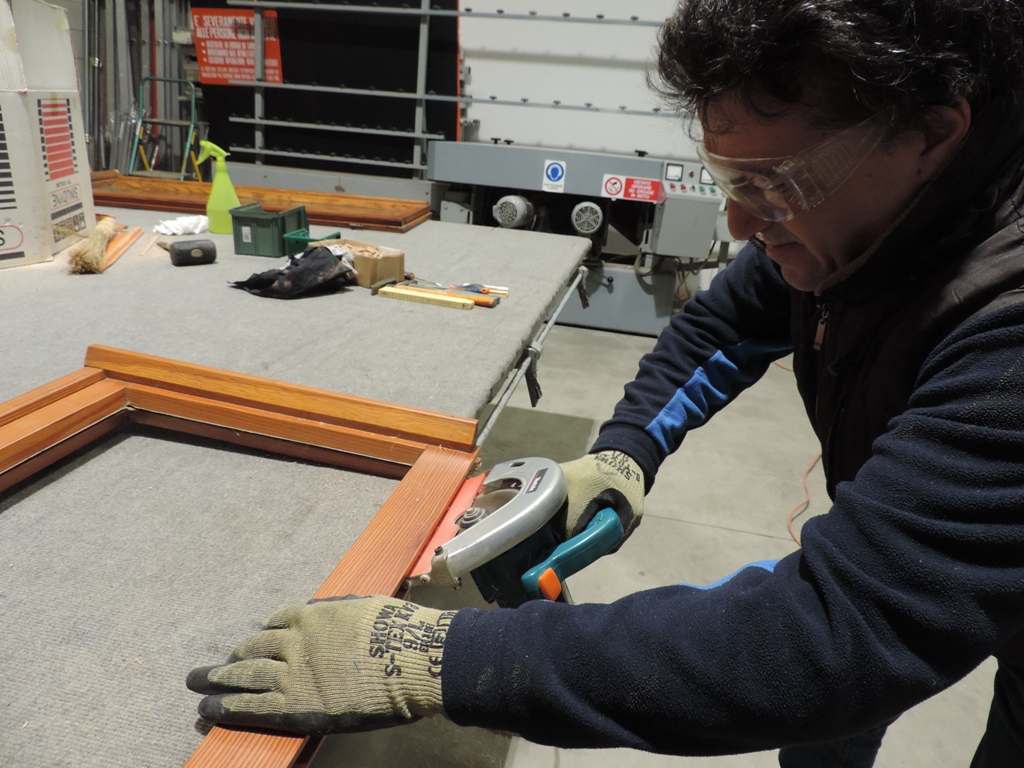

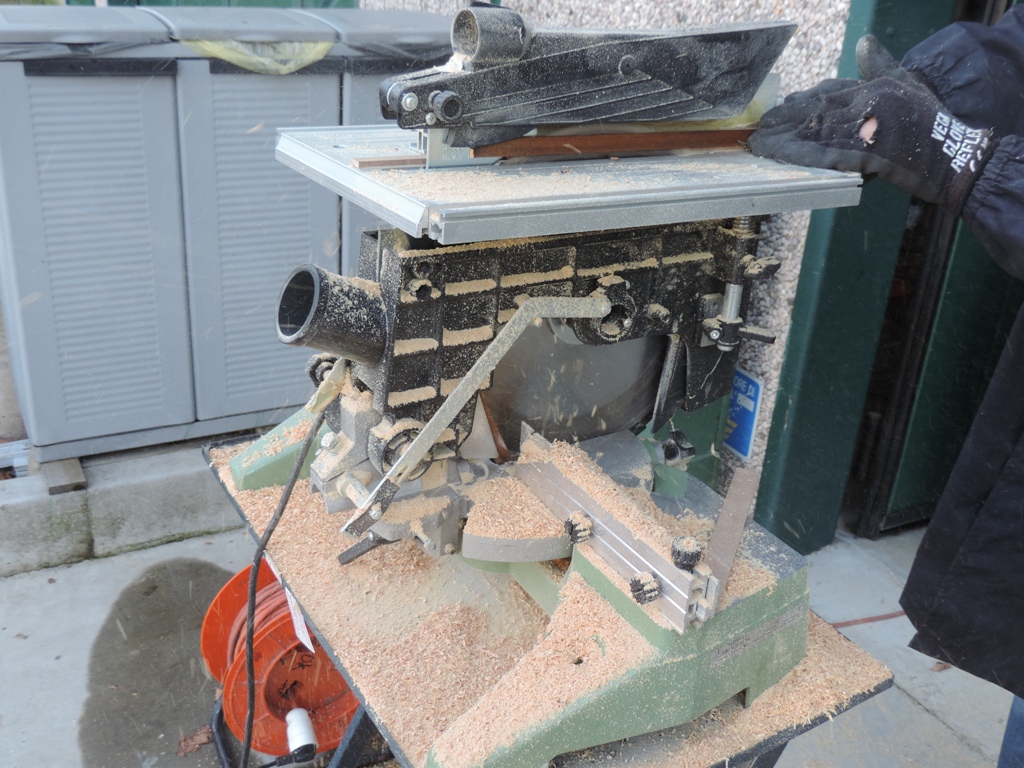

Taglio e rifilatura dei fermavetri

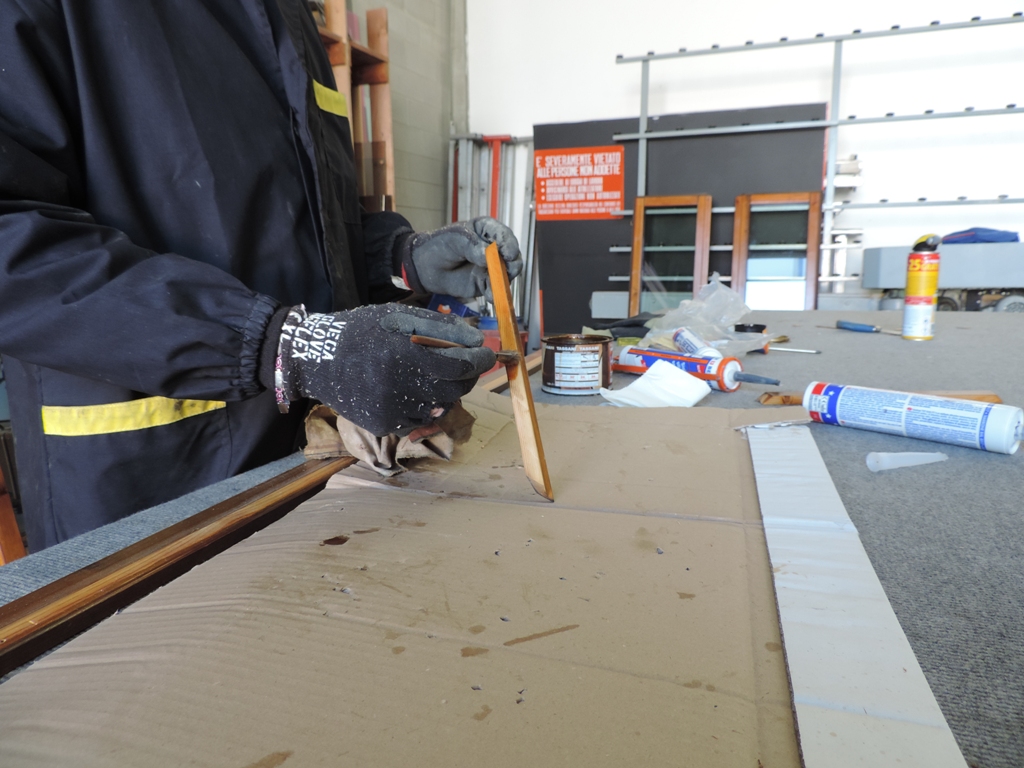

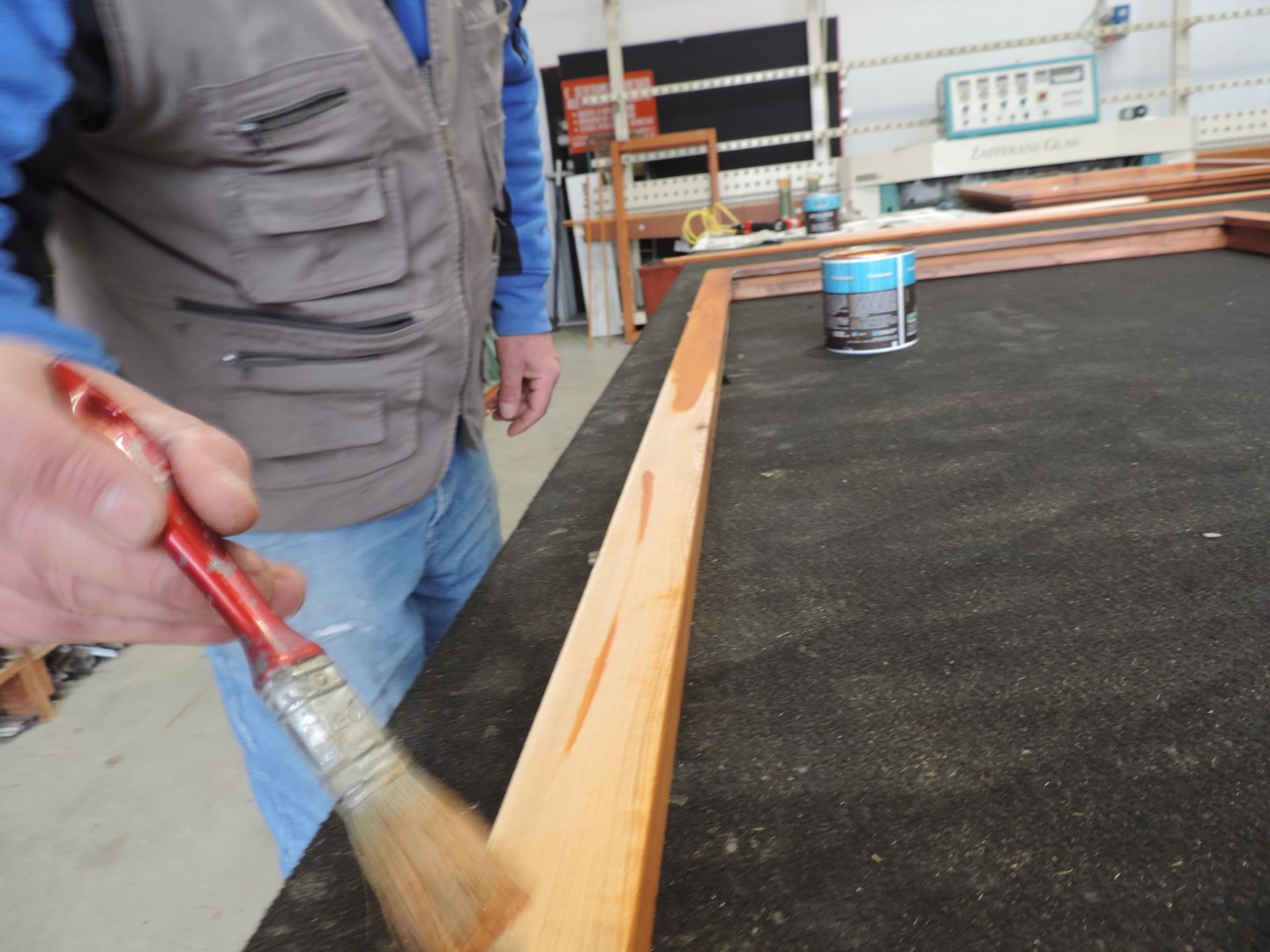

Verniciatura del taglio
Non tinteggiare il fermavetro nella parte che abbiamo rifilato è un inestetismo che dà fastidio a chi tiene che le cose siano fatte in modo completo. Vedere attraverso il vetro una parte più chiara del resto del serramento non è gradevole.
Anche questo fa capire che in questo piccolo lavoro ci mettiamo tutto perché vada bene.
Pulizia e tinteggiatura della parte interna
Dopo una adeguata pulizia è necessario ridipingere la parte interna della battuta del vetro.
Fresata per inserire la guarnizione
La guarnizione non è un optional, è necessaria. Ma assistiamo spesso al fenomeno della sua mancanza nei vecchi serramenti, oppure, nei serramenti più recenti, al normale degrado dovuto all’uso.

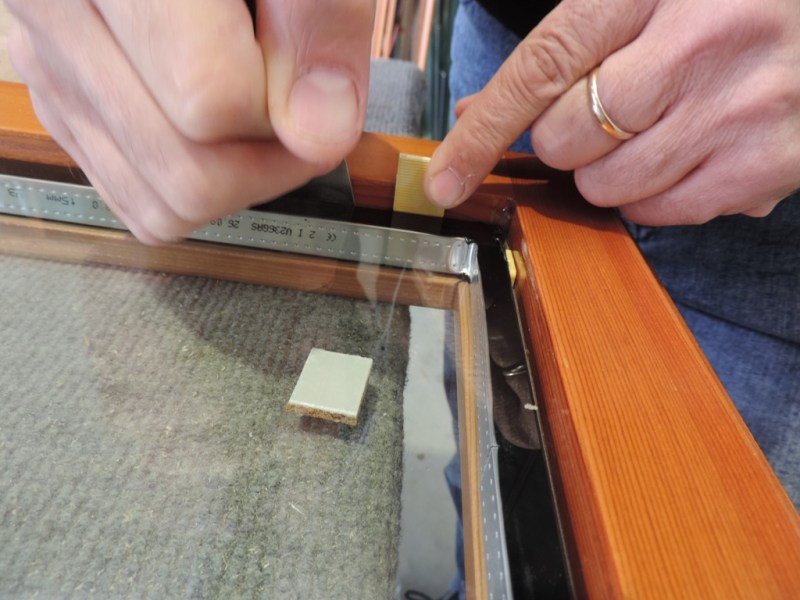

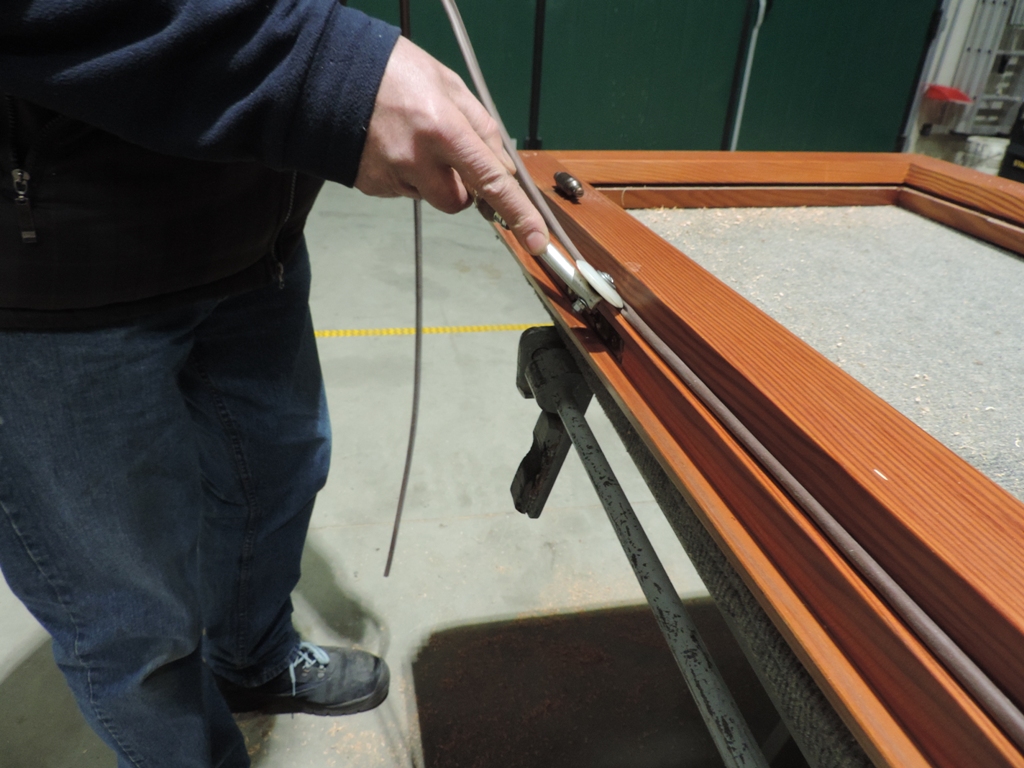

Inserimento della guarnizione manualmente (prima inesistente)
Vetraria GELFI Bergamo 035 61 22 70
Dal 1954 nelle case e nelle aziende bergamasche
Eseguiamo lavori in provincia di Bergamo e province limitrofe
Vetro doppio a norma
Negli ultimi anni la normativa sui vetri e serramenti si è fatta stringente e severa. Molteplici incidenti domestici hanno indotto il legislatore a fornire un ambito di norme imprescindibili al fine da evitare incidenti che con il vetro a volte possono essere drammi.
La legislazione, tra l’altro, ha preso in grande considerazione tutti gli sviluppi tecnologici dei vetri isolanti e di sicurezza e riconoscendoli come validi li ha imposti per legge.
Ci troviamo così in un contesto legislativo che vince la nostra naturale repulsione di fronte alle leggi che costringono, perché sono di estremo buon senso e praticità e trovano nel vetraio un collaboratore puntuale.

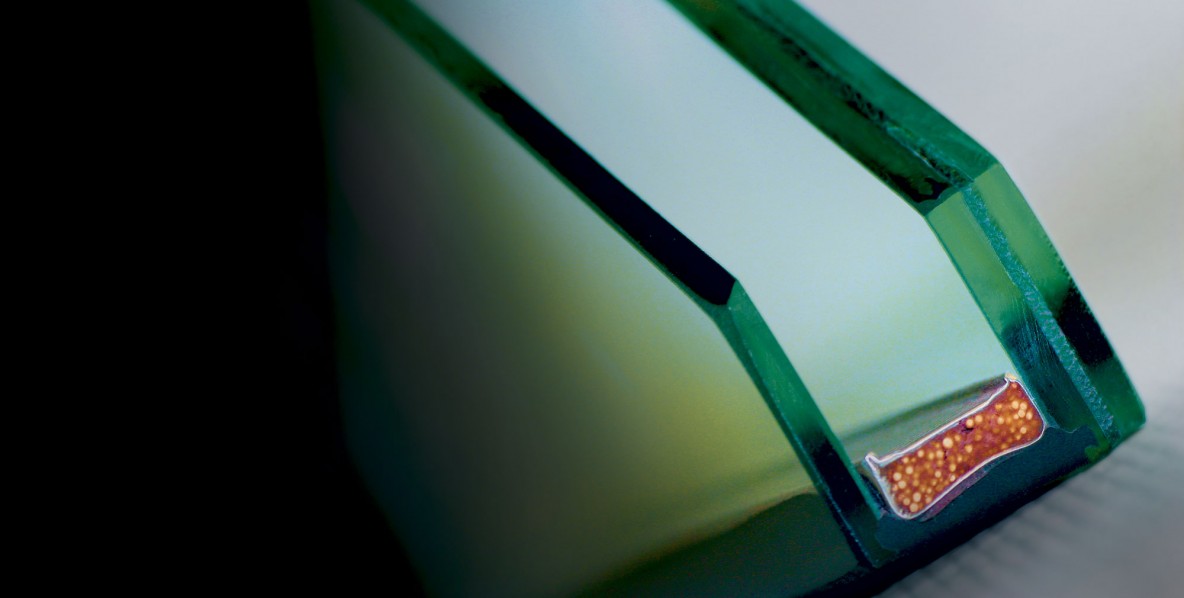

Composizione del vetro
La composizione del vetro è soggetta a ben definiti requisiti di legge come segue:
- Il vetro interno deve essere a bassa emissività (riflette all’interno il calore)
- l’intercapedine deve essere a bordo caldo (unendo i due vetri non deve permettere che faccia da ponte termico tra di loro), riempita con sali disidratanti.
- bisogna che la lastra sia riempita con gas Argon
- il vetro interno deve essere antisfondamento per evitare incidenti domestici
Tutte le qualità appena elencate sono TOTALMENTE ASSENTI, nella maggioranza dei casi, se avete in opera vetri che risalgono a 15/20 anni fa

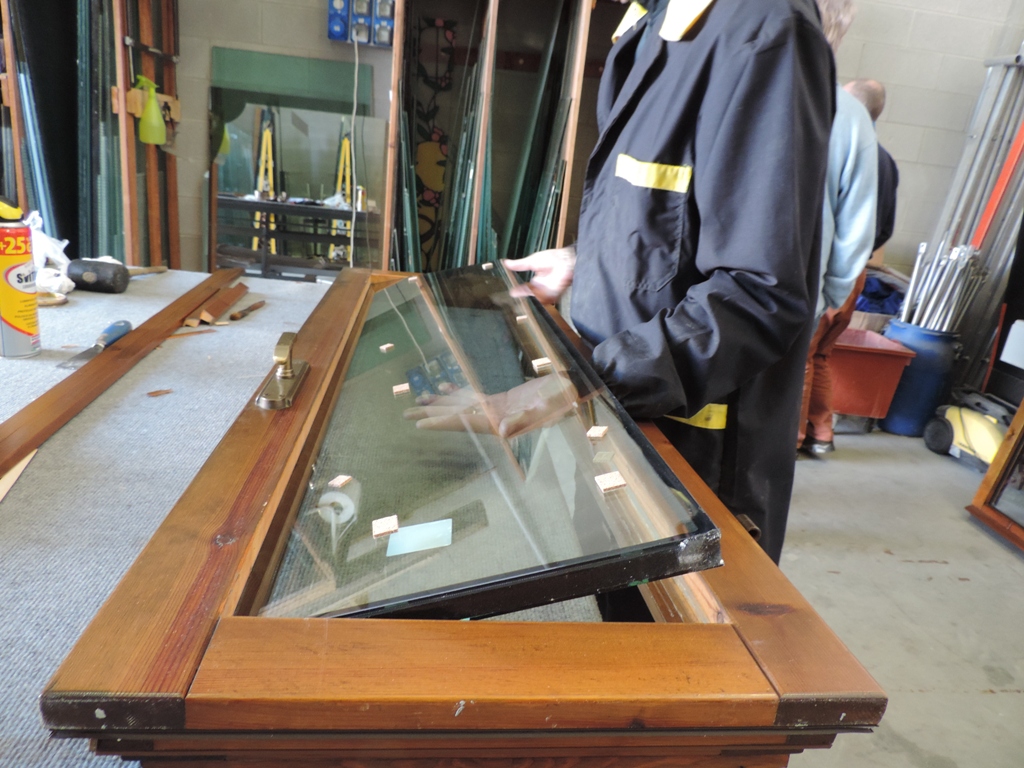

Inserimento nuovo vetro in sede
Una volta che la guarnizione è stata montata si può inserire il vetro nel suo alloggiamento.
Messa in squadra di vetro e serramento
Un momento importante è il fissaggio del vetro prima di mettere i fermavetri.
E’ fondamentale posare a regola d’arte il vetro in modo che esso mantenga in squadra il serramento e possa “portare” il serramento stesso: per quanto strano possa sembrare è il vetro che “porta” il serramento se adeguatamente posato.
Con una vostra visita potremo approfondire meglio quello che abbiamo appena scritto.
Quando questa regola non viene rispettata, si ha il fenomeno del serramento che sfrega sul pavimento: se vi succede nella maggioranza dei casi è per questo motivo.
Un volta montati i vetri doppi vi accorgerete voi stessi che i vecchi serramenti vanno meglio di prima.

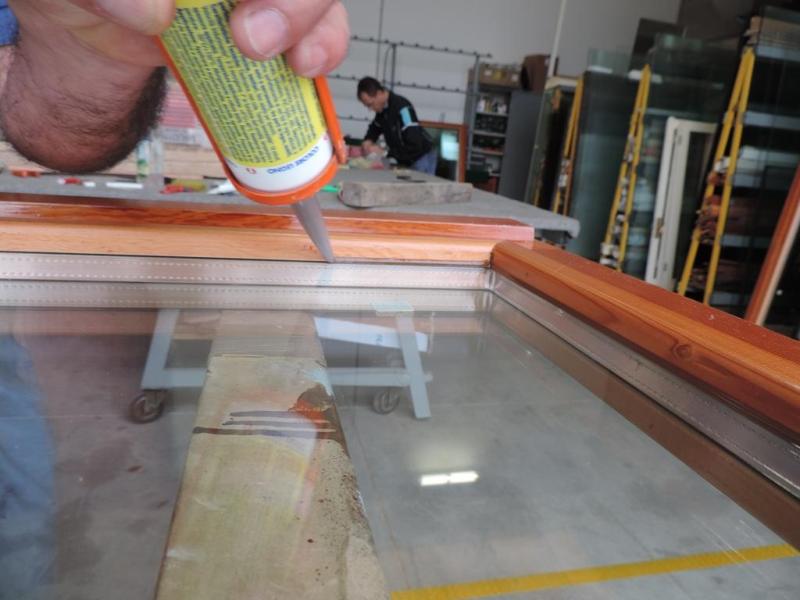

Sigillatura interna
La sigillatura interna contribuisce a far sì che vetro e telaio diventino corpo unico.
La sigillatura interna chiude inoltre la possibilità che entri in casa freddo e umidità che in qualche modo possa passare dai fermavetri.
Posizionamento nuovi fermavetri
In alcuni casi utilizziamo i vostri fermavetri in altri ne mettiamo di nuovi.
Dipende tutto da come si presenta il serramento. Normalmente se in opera c’è un vetro semplice mettiamo fermavetri dentro e fuori.
Quando invece sostituiamo vecchi vetri doppi in opera, normalmente il fermavetro è esistente.

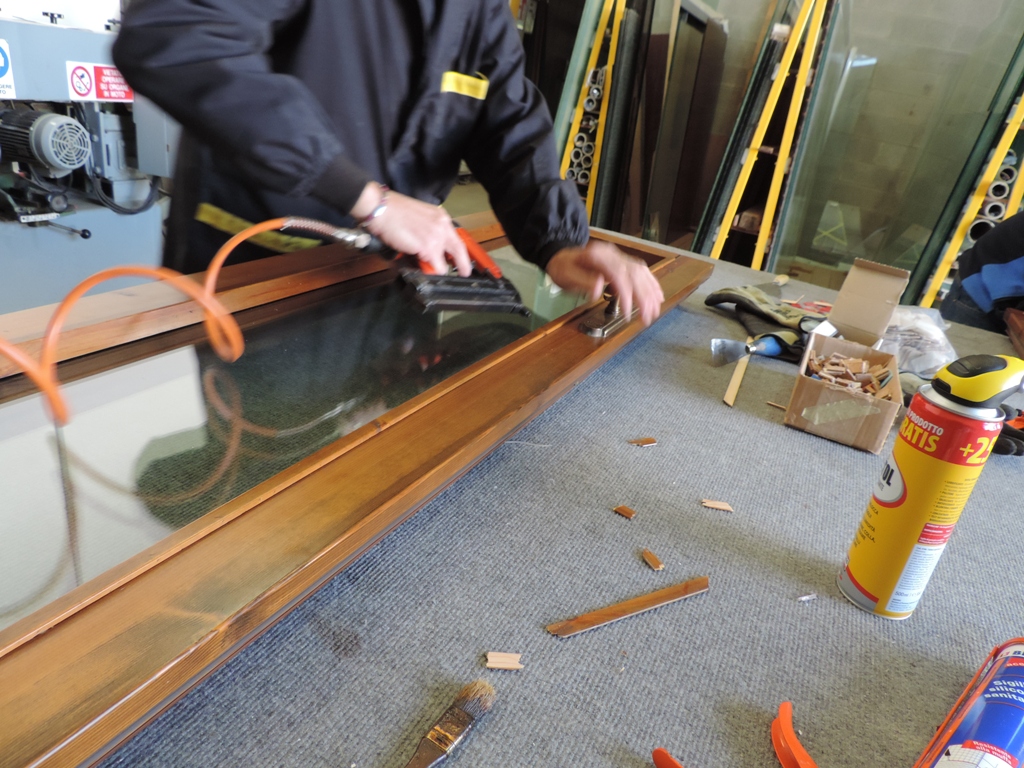

Fissaggio nuovi fermavetri
Il fissaggio dei fermavetri avviene attraverso una chiodatrice ad aria che posiziona chiodi senza testa.
Stuccatura chiodi
Un volta inchiodati i fermavetri occorre stuccare tutti i chiodi: una finitura che può apparire solo estetica, e lo è, ma in realtà impedisce anche che nella pulizia gli stacci si aggancino, fastidiosamente, alle teste dei chiodi.
Sigillatura esterna
Rimane da fare la doppia sigillatura all’esterno del serramento e all’interno.
La doppia sigillatura ha due obiettivi: non permettere all’acqua piovana di introdursi tra serramento e vetro, e all’umidità prodotta all’ interno della casa, come in bagno o cucina, di penetrare tra vetro e fermavetro.
NOTA BENE importante:
Se i vecchi vetri doppi hanno circa 15 anni o più hanno perso molta della loro capacità di isolamento e in alcuni casi si forma lo sporco o la condensa all’interno. Sostituirli non è un capriccio ma è una necessità sia per il comfort in casa sia per i costi di riscaldamento e inquinamento acustico: quello è il segnale che non isolano più.
Vetraria GELFI Bergamo 035 61 22 70
Dal 1954 nelle case e nelle aziende bergamasche
Eseguiamo lavori in provincia di Bergamo e province limitrofe

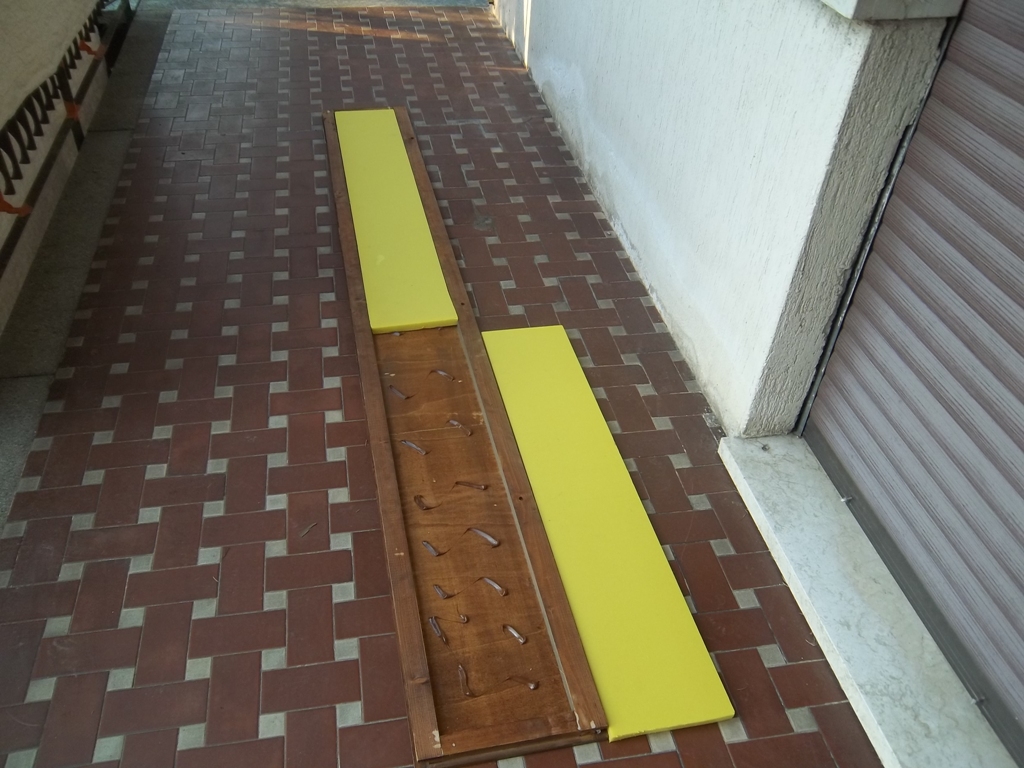

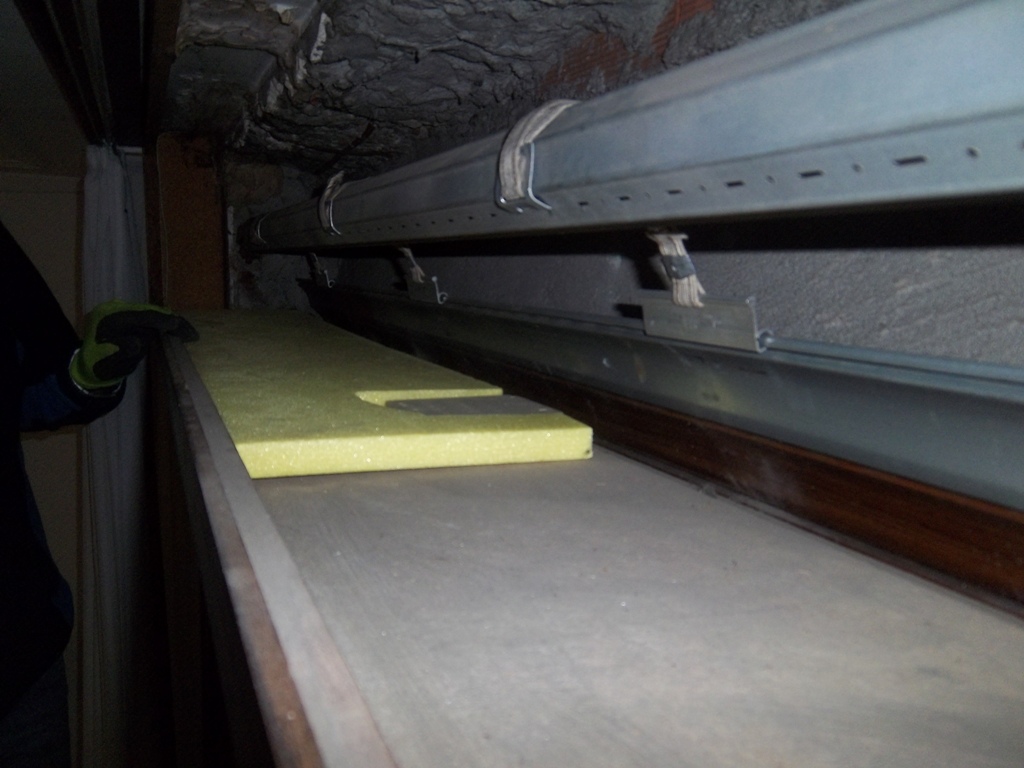

ISOLAMENTO CASSONETTI
Una volta sostituiti i vecchi vetri doppi, e portati i serramenti nella casa la vetraria GELFI esegue la coibenzazione dei cassonetti.
I cassonetti sono in alto e in quel punto si accumula tutto il calore. Sono la principale fuga del calore se non sono bene coibentati e isolati. In altre parole: se non si esegue questo intervento è fare il lavoro a metà.
Lo consigliamo vivamente, perché dal cassonetto entra molto facilmente l’aria all’interno dell’appartamento e altrettanto facilmente esce il caldo.
Contrariamente a quanto si pensa i cassonetti non sono murati ma semplicemente venivano appoggiati al muro.
Succede quasi sempre che nel tempo, sia per le dilatazioni che per il naturale restringimento del legno che in quelle situazioni deve sopportare lo sbalzo di temperatura tra il dentro e il fuori, i cassonetti si stacchino dal muro anche 1 o più centimetri.

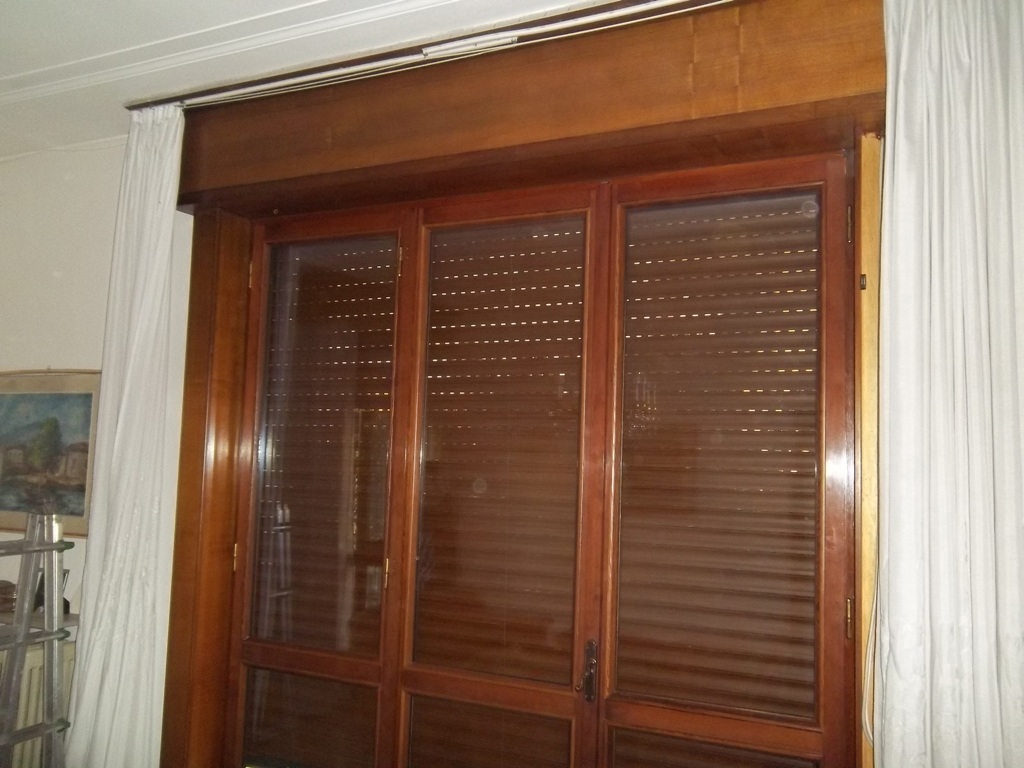

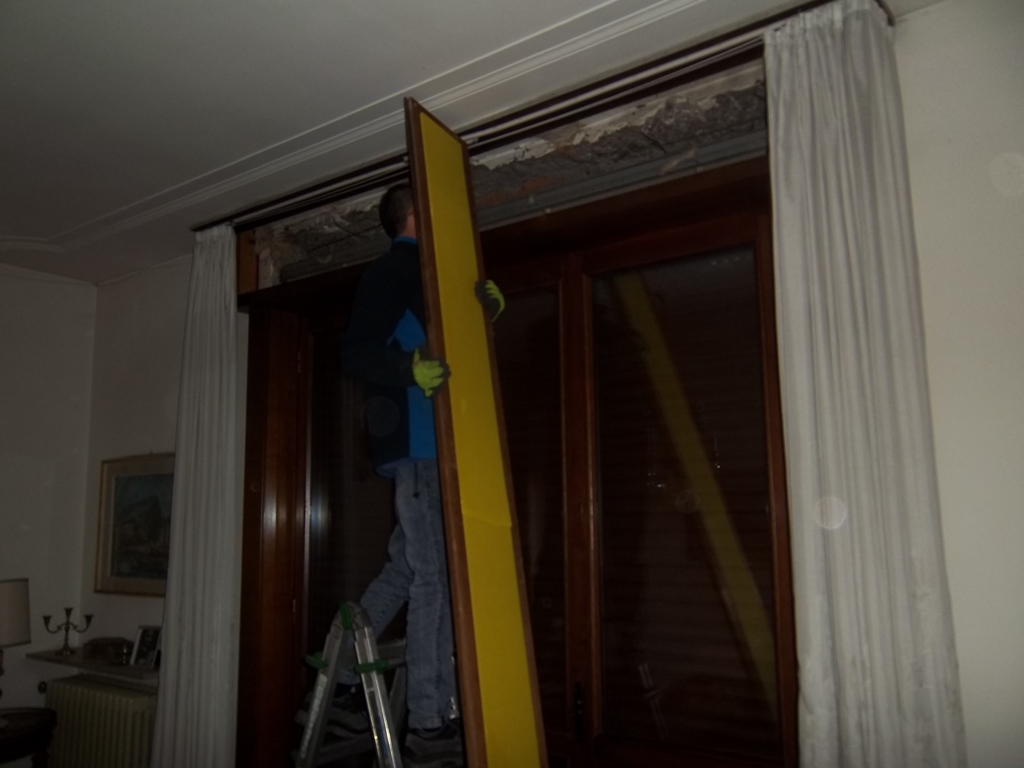

Come solitamente si presenta il cassonetto interno
POSA IN OPERA IN CASA VOSTRA
Eseguiamo lavori solo in provincia di Bergamo e limitrofi
Entrare nelle vostre case è un gesto delicato.
Non utilizziamo personale esterno
Vogliamo essere sicuri di chi vi mandiamo in casa.
Alberto Gelfi
Claudio e Valentino sono con noi da 20 anni e a loro affidiamo tutte le nostre realizzazioni.
Siamo sicuri che oltre ad eseguire tecnicamente bene il loro lavoro, sapranno comportarsi con delicatezza e cortesia.
CONTATTI
Apertura LUNEDI’/VENERDI’ 9-12 / 14-19 <> SABATO 9-11,30 Telefono 035 61 22 70
Domande frequenti
- E’ possibile sostituire vecchi vetri con doppi vetri su vecchiserramenti esistenti?
- Si e lo eseguiamo in giornata
- Fate questo lavoro anche se non ci sono guarnizioni?
- Se non ci sono guarnizioni presenti provvediamo anche ad installarne di nuove come si vede in questo articolo.
- Isolate anche i cassonetti?
- Si e il lavoro avviene come descritto in questo articolo nella sua parte finale.
- Come mai i miei vetri doppi in opera da 15 anni sono sporchi dentro?
- Hanno finito per obsolescenza naturale il loro lavoro di isolamento. Quindi il caldo e il freddo si incontrano in centro alla lastra, si produce quindi condensa che si deposita in modo permanente sui vetri nella parte interna.
- Si possono aprire per pulirli?
- Aprire un vetro doppio significa soltanto doverlo rompere nella maggior parte dei casi: rimarrebbe fuori tutto il lavoro per ottenere l’isolamento come aria disidrata e l’introduzione di gas Argon.
- Cosa si deve fare allora?
- Possono solo essere cambiati con nuovi, a norma, che isolano molto di più e che durano molto di più. Sono inoltre a norma per la sicurezza. Anche i vetri isolanti sono soggetti a norme per essere definiti isolanti.
- Cambiate anche le vecchie guarnizioni in opera?
- Sì, è un lavoro che facciamo abitualmente e che consigliamo.
